Внимание! Устройство HAI 100 4K снимается с производства в 2022 году. Оборудование на замену предлагается в разделе Оборудование звукоусиления.

Основные характеристики:

• Эмбедирует двухканальное аналоговое аудио или цифровое аудио S/PDIF в выходной сигнал HDMI
• Поддержка двухканального аналогового стереоаудио или двухканального и многоканального цифрового аудио S/PDIF
• Поддержка видеоразрешений и компьютерных разрешений до 4K
• Поддерживаемые спецификации HDMI: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и сквозной канал для CEC
• Совместимость с HDCP
• Возможность отключения авторизации HDCP

Описание

HAI 100 4K от Extron – это устройство для эмбедирования аудио, которое эмбедирует двухканальное аналоговое аудио или двухканальное и многоканальное цифровое аудио S/PDIF в выходной сигнал HDMI. HAI 100 4K имеет вход HDMI, входы для аналогового стереоаудио и аудио S/PDIF, а также выход HDMI. Устройство совместимо с HDCP и поддерживает скорость передачи данных до 10,2 Гбит/с. HAI 100 4K также совместимо с видеоразрешениями до 4K. Удобные для интегратора функции включают в себя регулировку усиления на входе для аналогового аудио, EDID Minder® для упрощённого обмена данными EDID между источником и дисплеем, а также эквализацию для компенсации потерь во входном кабеле HDMI и понятные светодиодные индикаторы статуса. Компактный размер корпуса упрощает установку устройства в различных проектах.

HAI 100 4K обеспечивает удобство поддержки входных сигналов аналогового стереоаудио и цифрового аудио S/PDIF, включая двухканальный формат LPCM либо многоканальное аудио Dolby® или DTS®. Это универсальное устройство для эмбедирования аудио идеально подходит для инсталляций, где требуется эмбедирование аудио из акустической системы в видеосигнал HDMI, что гарантирует поддержку систем, которые опираются на распределение сигнала HDMI.

Для улучшения и упрощения интеграции источников и дисплеев, а также для оптимального функционирования системы HAI 100 4K использует технологию EDID Minder. EDID Minder – это уникальная технология Extron, которая автоматически управляет обменом данными EDID между устройством отображения и входящим источником, гарантируя корректное отображение видеоформатов на дисплее. Эквализация сигнала во входном кабеле HDMI способствует усилению слабого сигнала и компенсации потерь при использовании длинных кабелей от источников.

Понятные светодиодные индикаторы на передней панели предоставляют возможность мониторинга статуса устройства в реальном времени, включая подтверждение наличия сигнала на входах/выходах HDMI и аутентификацию HDCP. Порт USB на передней панели обеспечивает удобный доступ к настройке системы. HAI 100 4K можно настроить при помощи программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, а также возможность настройки нескольких устройств HAI 100 4K в течение одного сеанса. HAI 100 4K смонтирован в компактный металлический корпус высотой 2,5 см в четверть ширины стойки.

Технические характеристики

• Эмбедирует двухканальное аналоговое аудио или цифровое аудио S/PDIF в выходной сигнал HDMI — HAI 100 4K предлагает возможность эмбедирования отдельных аналоговых или цифровых аудиосигналов в сигнал HDMI. Поддержка двухканального аналогового стереоаудио или двухканального и многоканального цифрового аудио S/PDIF — HAI 100 4K поддерживает входящее аналоговое стереоаудио, двухканальное аудио LPCM или многоканальные форматы Dolby® и DTS®.
• Вход: разъём HDMI, балансное/небалансное аналоговое аудио на 5-полюсном разъёме под зажим, цифровое аудио S/PDIF на коаксиальном разъёме RCA
• Выход: разъём HDMI
• Поддержка видеоразрешений и компьютерных разрешений до 4K
• Поддерживаемые спецификации HDMI: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и сквозной канал для CEC
• Совместимость с HDCP
• Возможность отключения авторизации HDCP — позволяет HAI 100 4K выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются. Выбор выходного формата — возможность настройки формата выходного видеосигнала и цветового пространства вручную.
• Сквозной канал для аудио HDMI — HAI 100 4K пропускает все эмбедированные аудиоформаты на выход HDMI. Также есть возможность заблокировать (mute) выход эмбедированного аудио.
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и корректное отображение на дисплее.
• Автоматическая эквализация для компенсации потерь во входном кабеле HDMI до 15 метров при разрешении 4K или 30 метров с 1080p/60 при использовании кабеля HDMI Pro от Extron — активно улучшает качество входящих сигналов HDMI для компенсации потерь при использовании длинных кабелей, кабелей низкого качества или источников со слабым выходным сигналом HDMI.
• Понятные светодиодные индикаторы состояния в реальном времени для мониторинга и устранения неполадок — светодиодные индикаторы на передней панели подтверждают наличие сигнала HDMI на входе и выходе, включая аутентификацию HDCP.
• USB-порт для настройки на передней панели
• Простая установка и пусконаладка с помощью программного обеспечения Extron для настройки устройств PCS (Product Configuration Software) — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Монтаж в стойку, высота 2,5 см, металлический корпус шириной в четверть стойки
• В комплекте прилагаются фиксаторы LockIt® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1175‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока. Этот блок питания совместим с монтажным креплением ZipClip 50.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

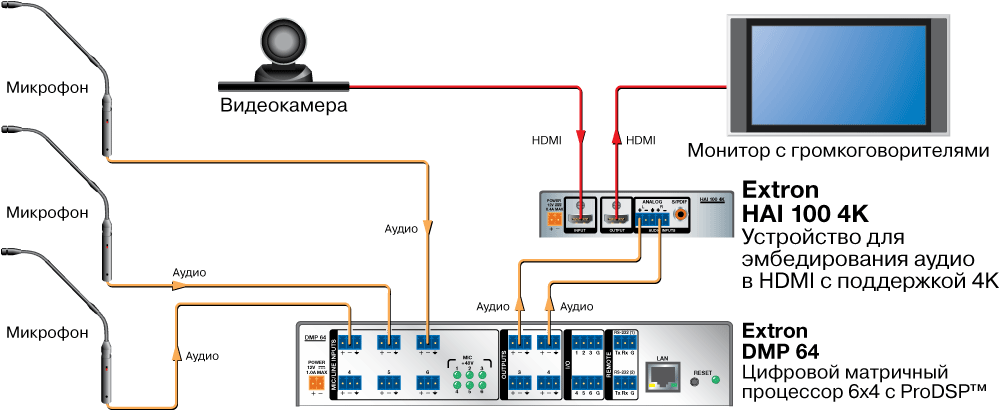

Схема AV-системы

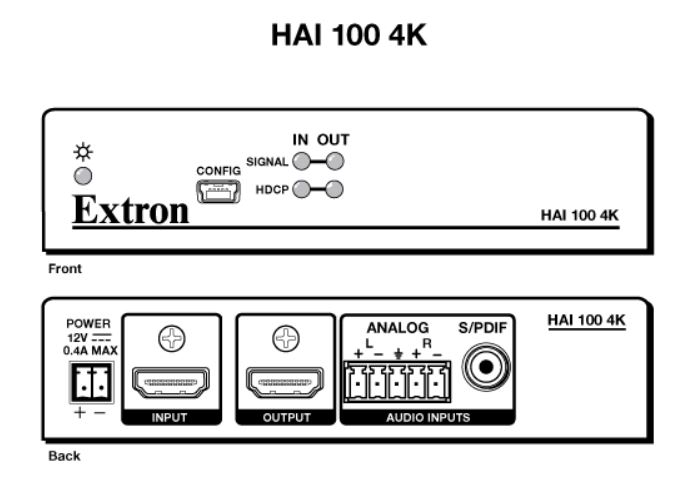

Чертеж
